Mit einem Klick gelöst
Das „Multitool“
Der EDM-PiLOT
Vertrauen Sie unserer neuen Menüführung, denn sie ist praxisorientiert entwickelt, intuitiv und intelligent. Der EDM-PiLOT definiert die Art und Weise der Programmerstellung mit einem CAM-System neu.
Anwender ohne viel Erfahrung im Umgang mit Programmiersystemen, können nach einer nur kurzen Schulung bereits sicher und schnell Erodierprogramme erstellen. Fordern Sie ihre Maschine heraus, Ihr Mitarbeiter schafft mit uns den Rest.
Software - die neue Erodierfachkraft

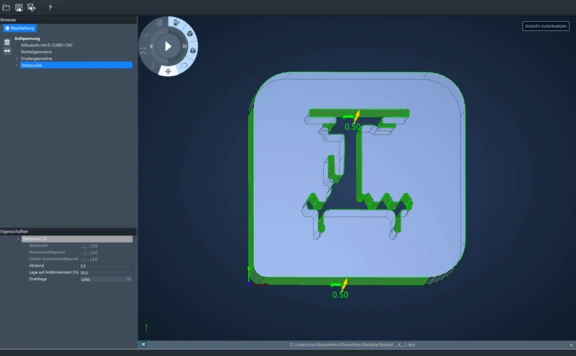

Die konsequent anwenderfreundliche Programmoberfläche
Im Uhrzeigersinn geführt oder mit nur einem Klick zum NC-Programm
Der Play Knopf
Der Play Knopf XPRESSCAM beeindruckt mit seiner Einfachheit. Die Playtaste in der Mitte des EDM-PiLOT wird genügen, um intuitiv ein NC-Programm zu erstellen. Komplexe Menüs oder das Wiedererkennen einer Vielzahl von Icons werden einfach nicht mehr notwendig sein.
Die Bedienelemente des EDM-PiLOT
im Detail
Aufspannung
Definition des Koordinatensystems für die Programmausgabe am Werkstück (z.B. Eckpunkte, Modellkanten, Bohrungsmittelpunkte etc.), Einstellen der Achsenausrichtung in X-Y-Z (über Rotation der Achsausrichtung); Bestimmung des Werkstückmaterials; Auswahl des Drahtdurchmessers & Drahtmaterials, der Erodiermaschine; der POWER-Master Bedingungen; Ausrichtung des Werkstückkoordinatensystems (G54.1 P00-99) sowie weitere Maschineneinstellungen.
Rohteilgeometrie
Rohteilerkennung über die Werkstückbeschreibung mit der Werkstück-Box oder durch ein benutzerdefiniertes Werkstück. Abmaße in X-Y-Z, Auswahl des Werkstückmaterials und Festlegung der gewünschten Schnitthöhe.
Erodiergeometrie
Automatische Erkennung aller erodierbaren Geometrie(n) und Erstellung der zugehörigen Bearbeitungskontur(en). Filterfunktionen (z.B. Außen- / Innenkonturen, zylindrisch, standardkonisch & andere inkl. Begrenzung der Drahtneigung).
Kontureigenschaften
Vergabe der Kontureigenschaften für Bearbeitungsgeometrien; Einstellung der Basisebene & Höhe; Festlegung der Kontureintrittspunkte.
Startpunkte
Anfahrabstand; Lage auf Anfahrelement (in %); Drahtlage (links, rechts)
Schnittfolge
Einstellmöglichkeit der Reihenfolge (z.B. zuerst alle Hauptschnitte, Nachschnitte etc.); Zeitpunkt zum Abtrennen der Ausfallteile (direkt, nach Hauptschnitt oder separat, nach Nachschnitten); Weitere Einstellungen (z.B. Teilbearbeitung) etc.
Ablaufsteuerung
An- / Abfahrt; Einlauf / Steg; Ablaufsteuerung zum Abtrennen der Ausfallteile (z.B. ein Schnitt bzw. mehrere Schnitte) je nach Qualitätsauswahl im nächsten Schritt; oder Pendeln.
Qualitäten
Auswahl der Bearbeitungsqualität; Offsetkompensation; Interpolationstoleranz.
Programmkopf
Programmdaten (z.B. Dateiname, Programmnummer, Pfad etc.); Auftragsdaten (z.B. Teilbezeichnung, Teilnummer etc.).
NC-Browser
Basierend auf den erfassten Einstellungen, Erstellung des NC-Codes und Darstellung unterhalb des Grafikbereiches. Die Ansicht inkl. Ausgabe von Hinweisen & Warnungen farblich markiert.
XpressCAM – Im Video kurz erklärt
Die konsequente Weiterentwicklung der Erodiersoftware für den PC. Die „Ein-Klick-CAM-Lösung“ für eine sekundenschnelle Erstellung von NC-Programmen in der Arbeitsvorbereitung. Das Programmiersystem für die täglichen Anforderungen, führt Sie im Uhrzeigersinn Schritt für Schritt oder mit nur einem Klick zum Ziel.

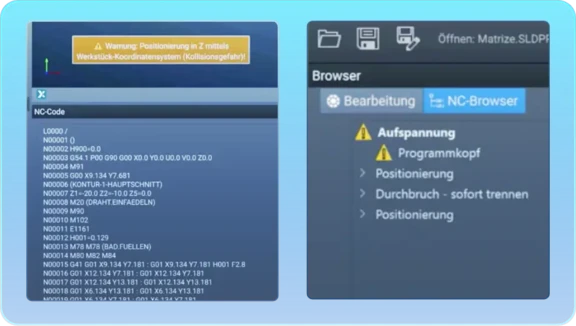

Einfach Fehler vermeiden
Schief geht hier nichts mehr!
Keine Fehler mehr ausgeben
Schon bei der Programmerstellung generiert unsere NC-Prozessortechnik im Hintergrund den zugehörigen NC-Code. Dadurch können schon vor der Ausgabe an die Maschine Fehler angezeigt und korrigiert werden. Wie gesagt schnell zu erlernen, intuitiv, übersichtlich und sicher.
System- und
Hardwareempfehlungen
Um sicherzustellen, dass Sie XPRESSCAM in Ihrem Unternehmen bestmöglichst einsetzen können, hier die optimalen Systeme und Hardware Voraussetzungen.
- Aktueller Intel oder AMD Prozessor
- 64-Bit-Betriebssystem empfohlen Microsoft Windows10/11 Professional (64 Bit)
- 8 GB Systemspeicher (RAM)
- 1 GB Festplattenspeicher
- OpenGL 4.0-fähige Grafikkarte
- USB-Schnittstelle oder Breitband-Internetverbindung
